ผู้ปฏิบัติงานสามารถปรับปรุงคุณภาพคมตัดในการตัดแก๊สได้อย่างไร

คุณภาพขอบที่ไม่ดีในการดำเนินการประมวลผลด้วยความร้อนทำให้เกิดต้นทุนการดำเนินงานที่ซ่อนอยู่ ซึ่งกัดกร่อนอัตรากำไรอย่างรวดเร็ว เมื่อผู้ปฏิบัติงานทำการตัดโดยใช้ตะกรันหนัก การเซาะร่องอย่างรุนแรง หรือขอบด้านบนที่โค้งมน พวกเขาบังคับให้แผนกปลายน้ำต้องดำเนินการขั้นที่สอง การเจียร การกัด และการทำงานซ้ำอย่างกว้างขวางถือเป็นขั้นตอนที่จำเป็นก่อนที่จะเริ่มการเชื่อมหรือการประกอบขั้นสุดท้ายด้วยซ้ำ การดำเนินการแก้ไขเหล่านี้ใช้เวลาทำงานอันมีค่าและทำให้วัสดุสิ้นเปลืองที่มีฤทธิ์กัดกร่อนหมดลงอย่างรวดเร็ว

คุณภาพของขอบที่ไม่สอดคล้องกันมักไม่ใช่ความล้มเหลวที่มีตัวแปรเดียว โดยทั่วไปมีสาเหตุมาจากความไม่สอดคล้องกันที่ชัดเจนระหว่างสภาพอุปกรณ์ การตั้งค่าพารามิเตอร์ และการดำเนินการของผู้ปฏิบัติงาน เครื่องจักรที่ได้รับการปรับเทียบอย่างสมบูรณ์จะยังคงสร้างขอบหยักได้ หากวัสดุสิ้นเปลืองสึกหรอหรือแรงดันแก๊สไม่ถูกต้อง ผู้ปฏิบัติงานต้องเข้าใจว่าตัวแปรเหล่านี้มีปฏิกิริยาอย่างไรเพื่อรักษากระแสออกซิเจนที่มีความเร็วสูงให้เสถียร

เราจำเป็นต้องมีกรอบการทำงานที่เป็นระบบสำหรับการวินิจฉัยข้อบกพร่องที่ขอบและเพิ่มประสิทธิภาพ กระบวนการ ด้วยการมุ่งเน้นไปที่การประเมินอุปกรณ์ที่เข้มงวด การจัดการวัสดุสิ้นเปลืองที่เข้มงวด และการควบคุมพารามิเตอร์ที่แม่นยำ ผู้ปฏิบัติงานจึงสามารถบรรลุผลลัพธ์ที่ใกล้เคียงรูปร่างสุทธิได้อย่างสม่ำเสมอ วิธีนี้ช่วยลดการทำงานซ้ำที่ไม่จำเป็น และปรับปรุงขั้นตอนการทำงานด้านการผลิตทั้งหมดให้มีประสิทธิภาพมากขึ้น ตัดแก๊ส

ประเด็นสำคัญ

• ความแม่นยำของวัสดุสิ้นเปลือง: สภาพและขนาดที่แน่นอนของหัวฉีดตัดจะกำหนดอากาศพลศาสตร์ของกระแสออกซิเจน หัวฉีดที่ไม่ตรงกันหรือสึกหรอเป็นสาเหตุหลักของความผิดปกติของรอยตัด

• การทำงานร่วมกันของพารามิเตอร์: การบรรลุขอบที่ปราศจากตะกรันนั้นจำเป็นต้องมีความสมดุลที่เข้มงวดระหว่างความเข้มของเปลวไฟที่อุ่น แรงดันออกซิเจนที่ตัดออก และความเร็วการเคลื่อนที่ที่สัมพันธ์กับความหนาของแผ่น

• ความบริสุทธิ์ของก๊าซมีความสำคัญ: แม้แต่ความบริสุทธิ์ของออกซิเจนที่ลดลง 1% ก็สามารถลดความเร็วการตัดได้สูงสุดถึง 25% และเพิ่มการเกาะติดของขี้เลื่อยอย่างมีนัยสำคัญ ซึ่งส่งผลต่อความเหลี่ยมของคมตัดโดยรวม

• การกำหนดมาตรฐานเหนือสัญชาตญาณ: การเปลี่ยนจากการคาดเดาของผู้ปฏิบัติงานไปเป็นแผนภูมิการตัดเฉพาะวัสดุที่จัดทำเป็นเอกสาร ช่วยลดความเสี่ยงในการใช้งาน และรับประกันคุณภาพที่ทำซ้ำได้ตลอดการดำเนินการผลิต

การกำหนดความสำเร็จ: อะไรคือสาเหตุของการตัดขอบด้วยแก๊สคุณภาพสูง

เกณฑ์การมองเห็นและมิติ

มาตรฐานอุตสาหกรรมกำหนดการตัดคุณภาพสูงผ่านการวัดภาพและมิติที่เฉพาะเจาะจง การเจียระไนที่เหนือกว่าจะมีขอบด้านบนเป็นรูปสี่เหลี่ยมจัตุรัสที่สมบูรณ์แบบ โดยมีการหลอมละลายหรือการปัดเศษน้อยที่สุด หน้าตัดจะต้องเรียบเสมอ โดยแสดงเส้นลากใกล้แนวตั้งซึ่งระบุความเร็วการเคลื่อนที่และแรงดันแก๊สที่เหมาะสมที่สุด นอกจากนี้ ขอบด้านล่างควรมีความคมและปราศจากตะกรันหรือขี้ตะกอนที่เกาะแน่น การบรรลุเกณฑ์เหล่านี้ทำให้มั่นใจได้ว่าชิ้นส่วนจะพร้อมสำหรับขั้นตอนการผลิตครั้งต่อไปทันทีโดยไม่ต้องมีการแทรกแซงด้วยตนเอง

เจ้าหน้าที่ปฏิบัติงานบนพื้นมองหาตัวบ่งชี้เฉพาะจากโต๊ะ หากชิ้นส่วนต้องใช้ค้อนทุบเพื่อขจัดเศษซากด้านล่าง พารามิเตอร์การตัดจะล้มเหลว การตัดที่เหมาะสมจะช่วยให้ตะกรันหลุดออกไปตามธรรมชาติหรือปัดออกด้วยมือที่สวมถุงมือ ความกว้างของรอยตัดควรสม่ำเสมอตั้งแต่พื้นผิวด้านบนจนถึงด้านล่าง แสดงให้เห็นว่ากระแสออกซิเจนคงรูปทรงกระบอกไว้ตลอดความหนาของแผ่นทั้งหมด

ข้อพิจารณาทางโลหะวิทยา

ลักษณะทางความร้อนของกระบวนการโดยเนื้อแท้จะสร้างโซนได้รับผลกระทบจากความร้อน (HAZ) ตามแนวคมตัด การอุ่นเปลวไฟมากเกินไปหรือความเร็วในการเคลื่อนที่ช้าโดยไม่จำเป็นจะปั๊มความร้อนส่วนเกินเข้าสู่วัสดุฐาน อินพุตความร้อนส่วนเกินนี้จะทำให้ HAZ กว้างขึ้นอย่างมาก HAZ ที่กว้างขึ้นสามารถเปลี่ยนโครงสร้างจุลภาคเฉพาะจุดของเหล็ก ทำให้เกิดขอบที่แข็งขึ้น ซึ่งทำให้การเชื่อม การเจาะ หรือการตัดเฉือนขั้นปลายน้ำยุ่งยากขึ้น การควบคุมความร้อนเข้าเป็นสิ่งจำเป็นสำหรับการรักษาความสมบูรณ์ของโครงสร้างของโลหะต้นกำเนิด

เมื่อตัดเหล็กกล้าคาร์บอนสูงหรือโลหะผสม อัตราการเย็นตัวหลังการตัดจะกำหนดความแข็งของคมตัด หากผู้ปฏิบัติงานเปิดคบเพลิงช้าเกินไป พวกเขาจะทำให้จานเปียกด้วยความร้อน การระบายความร้อนอย่างรวดเร็วที่ตามมาจากแผ่นเย็นโดยรอบจะทำหน้าที่เป็นตัวดับและทำให้ขอบแข็งขึ้น ซึ่งกำหนดให้ช่างเครื่องขั้นปลายต้องชะลออัตราการป้อน ไม่เช่นนั้นเครื่องมือคาร์ไบด์จะแตกสลาย ความเร็วในการเดินทางที่เหมาะสมจะช่วยลดความอิ่มตัวของความร้อนนี้

ต้นทุนการดำเนินงานรอง

Edge Quality ทำหน้าที่เป็นตัววัดทางการเงินโดยตรงในฝ่ายผลิต พิจารณาการประหยัดต้นทุนทางทฤษฎีที่ได้จากการขจัดการเจียรหลังการตัดโดยสิ้นเชิง เมื่อผู้ปฏิบัติงานผลิตขอบสี่เหลี่ยมที่สะอาดหมดจดจากโต๊ะโดยตรง พวกเขาจะไม่ต้องทำงานหนักหลายชั่วโมงและประหยัดการใช้จานเจียร การวางตำแหน่งการตัดด้วยความร้อนที่ได้รับการปรับปรุงให้เหมาะสมเป็นตัวขับเคลื่อนหลักในการปรับปรุงระยะขอบจะเปลี่ยนวิธีที่ผู้ปฏิบัติงานเข้าใกล้กิจวัตรการตั้งค่ารายวัน

ทุกนาทีที่ใช้ในการเจียรขอบที่เอียงกลับเป็นสี่เหลี่ยม จะใช้เวลาหนึ่งนาทีในการเชื่อม โรงงานแปรรูปมักจะดูถูกภาระแรงงานในการทำงานซ้ำ ด้วยการติดตามชั่วโมงที่ใช้ในการทำความสะอาดครั้งที่สอง ฝ่ายบริหารสามารถปรับเวลาที่ใช้ในการฝึกอบรมผู้ปฏิบัติงานเกี่ยวกับการตั้งค่าคบเพลิงและการควบคุมพารามิเตอร์ที่เหมาะสมได้อย่างง่ายดาย คุณภาพที่หัวคบเพลิงเท่ากับความสามารถในการทำกำไรที่ท่าเรือขนส่งสินค้า

การประเมินอุปกรณ์: บทบาทของคบเพลิงและหัวฉีดตัด

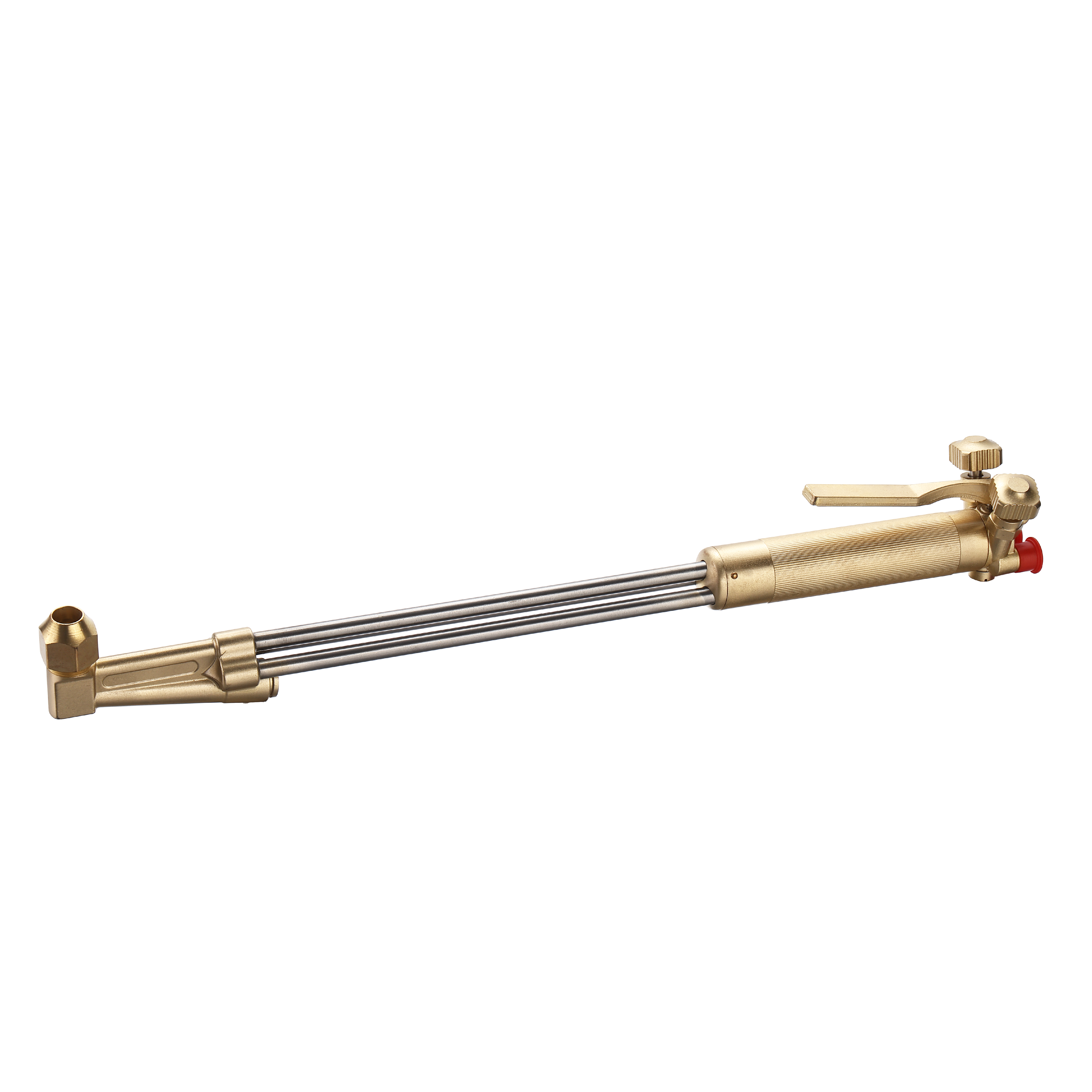

การเลือกคบเพลิงตัดที่เหมาะสม

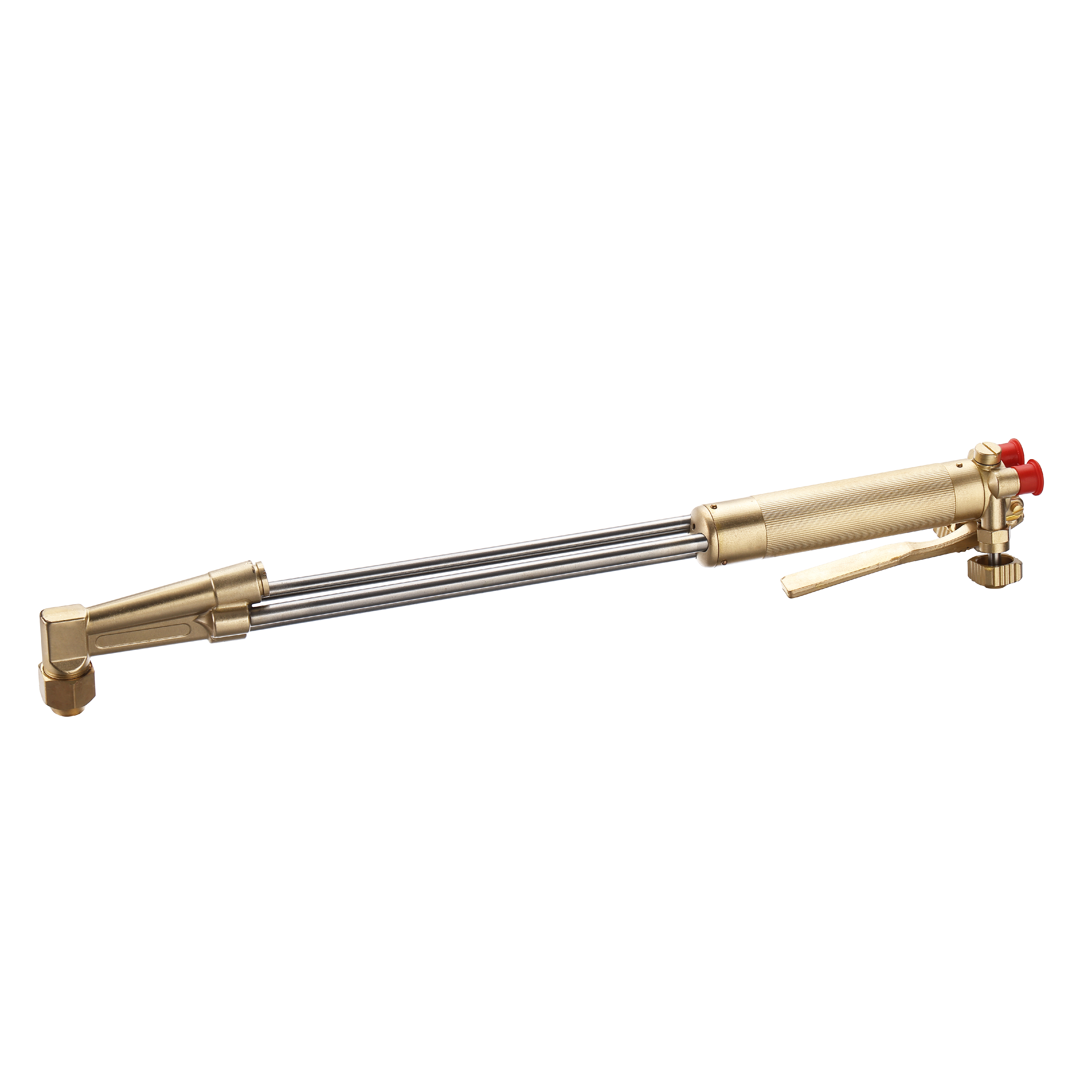

การเลือกอุปกรณ์เป็นรากฐานของคุณภาพคมตัด คบเพลิงแบบแมนนวลให้ความยืดหยุ่นในการซ่อมแซมภาคสนาม ในขณะที่คบเพลิงเครื่องจักรแบบตรงให้ความเสถียรที่เข้มงวดซึ่งจำเป็นสำหรับการตั้งค่าอัตโนมัติ คบเพลิงยานยนต์สำหรับงานหนักรองรับความต้องการการผลิตอย่างต่อเนื่องและแผ่นที่หนาขึ้น ผู้ปฏิบัติงานต้องประเมินกลไกการผสมก๊าซภายในเครื่องมือเหล่านี้ การออกแบบส่วนผสมทิปจะผสมก๊าซโดยตรงกับวัสดุสิ้นเปลือง จึงมีความต้านทานย้อนกลับที่เหนือกว่า การออกแบบแบบผสมคบเพลิงจะผสมก๊าซขึ้นไปในถัง ซึ่งอาจส่งผลต่อความเสถียรของเปลวไฟภายใต้แรงดันที่แตกต่างกัน

การเลือก หัวตัด ที่ถูกต้อง ช่วยให้มั่นใจในการส่งก๊าซไปยังชิ้นงานได้อย่างน่าเชื่อถือ คบเพลิงที่มีรอยรั่วภายในหรือพื้นผิวที่นั่งเสียหายจะไม่ทำให้เกิดรอยตัดที่สะอาด ไม่ว่าผู้ปฏิบัติงานจะมีทักษะเพียงใด การทดสอบแรงดันเป็นประจำของตัวคบเพลิงเป็นงานบำรุงรักษาที่ไม่สามารถต่อรองได้ หากรู้สึกว่าวาล์วหลวมหรือการไหลของแก๊สเพิ่มขึ้น ไฟฉายจะต้องสร้างใหม่หรือเปลี่ยนใหม่ทันที

การออกแบบหัวฉีดตัดและอากาศพลศาสตร์

วิศวกรรมที่อยู่เบื้องหลังวัสดุสิ้นเปลืองส่งผลโดยตรงต่อไดนามิกของของไหลของกระแสออกซิเจน หัวฉีดมาตรฐานมีรูตรง เหมาะสำหรับงานทั่วไปบนวัสดุที่บางกว่า อย่างไรก็ตาม หัวฉีดไดเวอร์เจนต์ใช้รูปทรงภายในที่ขยายออก การออกแบบนี้ช่วยให้ออกซิเจนในการตัดมีความเร็วเหนือเสียงในขณะที่ยังคงเจ็ทที่แน่นและเหนียวแน่น การออกแบบไดเวอร์เจนต์ความเร็วสูงถือเป็นสิ่งสำคัญเพื่อให้ได้หน้าตัดที่เรียบเนียนบนเพลตที่หนาขึ้น

ปฏิกิริยาแอโรไดนามิกส์และการทำงานร่วมกันของเจ็ท

พลศาสตร์ของไหลของเจ็ทออกซิเจนความเร็วเหนือเสียงที่ออกจากวัสดุสิ้นเปลืองมีความไวสูงต่อรูปทรงภายใน หากรูภายในมีรอยขีดข่วนหรือเสียหาย จะเกิดคลื่นกระแทกภายในกระแสแก๊ส คลื่นกระแทกเหล่านี้นำไปสู่การเคลื่อนตัวของไอพ่นก่อนเวลาอันควรและความปั่นป่วนอย่างรุนแรง เจ็ทที่ปั่นป่วนจะสร้างรอยตัดที่กว้างและหยาบยิ่งขึ้น และเพิ่มโอกาสที่จะเกิดการเซาะร่องที่หน้าอย่างรุนแรง

หัวฉีดจะต้องหดตัวและเร่งการไหลของออกซิเจนเพื่อรักษาเจ็ททรงกระบอกให้สมบูรณ์ รูปร่างที่เหนียวเหนอะหนะนี้จำเป็นสำหรับการตัดร่องแคบๆ แบบขนานตลอดความหนาทั้งหมดของเหล็ก สิ่งกีดขวางใดๆ แม้แต่การกระเด็นด้วยกล้องจุลทรรศน์ ก็ขัดขวางการไหลแบบราบเรียบนี้ ผู้ปฏิบัติงานต้องปฏิบัติต่อวัสดุสิ้นเปลืองเหล่านี้เสมือนเครื่องมือที่มีความแม่นยำ ไม่ใช่เครื่องมือทื่อ

ตรรกะขนาดและการเลือกวัสดุสิ้นเปลือง

การจับคู่ขนาดปากกับความหนาของวัสดุเฉพาะถือเป็นข้อกำหนดที่เข้มงวด ผู้ปฏิบัติงานมักทำผิดพลาดในการติดตั้ง หัวตัด ขนาดใหญ่ โดยพยายามเข้าใจผิดในการตัดให้เร็วขึ้น การปฏิบัตินี้จะลดความเหลี่ยมของขอบ ทำให้เกิดการหลอมละลายที่ขอบด้านบนมากเกินไป และทำให้ออกซิเจนราคาแพงสูญเปล่า กรอบการตัดสินใจที่เหมาะสมอาศัยแผนภูมิการตัดของผู้ผลิตอย่างเคร่งครัด เพื่อให้มั่นใจว่าเส้นผ่านศูนย์กลางของปากจะให้ปริมาณออกซิเจนที่แน่นอนซึ่งจำเป็นในการออกซิไดซ์ความหนาของแผ่นเฉพาะอย่างมีประสิทธิภาพ

การใช้ปลายเล็กเกินไปก็เป็นปัญหาไม่แพ้กัน มันทำให้ขาดออกซิเจน ส่งผลให้เกิดการเจาะที่ไม่สมบูรณ์และมีตะกรันจำนวนมาก ผู้ปฏิบัติงานต้องตรวจสอบความหนาของแผ่นด้วยคาลิเปอร์ และเลือกขนาดปลายที่สอดคล้องกันจากแผนภูมิ Guesswork ไม่มีที่ยืนในสภาพแวดล้อมการประดิษฐ์แบบมืออาชีพ

ความเข้มข้นของหัวฉีดและการจัดตำแหน่ง

ช่องออกซิเจนสำหรับตัดตรงกลางจะต้องอยู่ตรงกลางอย่างสมบูรณ์กับพอร์ตเปลวไฟที่อุ่นไว้โดยรอบ การวางแนวของโครงสร้างที่ไม่ตรงหรือข้อบกพร่องจากการผลิตในวัสดุสิ้นเปลืองทำให้เกิดการเปลี่ยนแปลงทิศทางในคุณภาพของคมตัด หากเปลวไฟอุ่นไม่สมมาตร คมตัดจะดูสะอาดเมื่อเคลื่อนที่ไปในทิศทางเดียว แต่จะเกิดการเซาะหรือตะกรันอย่างรุนแรงเมื่อเส้นทางการตัดเปลี่ยนมุม

การผลิตวัสดุสิ้นเปลืองที่มีความแม่นยำช่วยให้มั่นใจในการกระจายความร้อนที่สม่ำเสมอโดยไม่คำนึงถึงทิศทางการเคลื่อนที่ เมื่อผู้ปฏิบัติงานติดตั้งทิปใหม่ พวกเขาควรจุดไฟอุ่นและตรวจสอบความยาวของกรวยด้วยสายตา หากด้านหนึ่งของแหวนอุ่นเครื่องยาวหรือสั้นกว่าด้านอื่นๆ อย่างเห็นได้ชัด แสดงว่าส่วนปลายชำรุดและจะทำให้เกิดการเอียงตามทิศทาง

การประเมินการสึกหรอ

การสร้างเกณฑ์ที่เข้มงวดสำหรับการเปลี่ยนวัสดุสิ้นเปลืองจะป้องกันการเสื่อมคุณภาพอย่างค่อยเป็นค่อยไป การกระเด็นที่สะสมบนใบหน้า ปากระฆังของรูตรงกลาง หรือรอยขีดข่วนภายในด้วยกล้องจุลทรรศน์จะขัดขวางการไหลของก๊าซแบบลามิเนตในทันที ผู้ปฏิบัติงานควรตรวจสอบวัสดุสิ้นเปลืองทุกวัน เมื่อกระแสออกซิเจนสูญเสียรูปทรงทรงกระบอกหรือเปลวไฟที่อุ่นไม่สม่ำเสมอ ต้องเปลี่ยนวัสดุสิ้นเปลือง

การผลักดันชิ้นส่วนที่สึกหรอจนเกินอายุการใช้งานจะส่งผลให้เกิดการทำงานซ้ำที่มีราคาแพงซึ่งเกินคุ้มกับต้นทุนของทิปใหม่ การทดสอบด้วยการมองเห็นอย่างง่ายเกี่ยวข้องกับการเปิดการตัดออกซิเจนโดยไม่ต้องอุ่นเปลวไฟ กระแสออกซิเจนควรปรากฏเป็นกระบอกตรงและแน่น หากพัดออกหรือกระเซ็น แสดงว่าส่วนปลายเสียหาย

การเพิ่มประสิทธิภาพพารามิเตอร์และการควบคุมกระบวนการ

พลวัตของแรงดันแก๊สและการไหล

การตัดเฉือนให้สะอาดต้องปรับอัตราส่วนก๊าซออกซิเจนต่อเชื้อเพลิงที่อุ่นก่อนกับแรงดันออกซิเจนในการตัดให้สมดุล เปลวไฟอุ่นต้องทำให้เหล็กมีอุณหภูมิติดไฟพอดีโดยไม่ทำให้พื้นผิวด้านบนละลายมากเกินไป เมื่อการตัดเริ่มต้นขึ้น พลศาสตร์ของไหลของกระแสออกซิเจนในการตัดจะเข้ามาแทนที่ แรงกดดันที่มากเกินไปทำให้เกิดความปั่นป่วนอย่างรุนแรง ส่งผลให้เกิดการเซาะร่องลึกตามแนวหน้าตัด

ในทางกลับกัน แรงดันที่น้อยเกินไปไม่สามารถกำจัดตะกรันที่หลอมเหลวออกจากรอยตัดได้ ทำให้เกิดรอยเชื่อมที่เป็นของแข็งตามขอบด้านล่าง ผู้ปฏิบัติงานจะต้องกำหนดแรงดันให้กับก๊าซที่ไหล (แรงดันไดนามิก) ไม่ใช่ค่าคงที่ การอ่านค่าแรงดันคงที่จะลดลงอย่างมากเมื่อวาล์วเปิดไฟฉาย ส่งผลให้มีการตัดแรงดันต่ำเกินไป

การสอบเทียบความเร็วการเดินทาง

ความเร็วการเคลื่อนที่จะกำหนดมุมของเส้นลากบนหน้าตัด การตัดเร็วเกินไปทำให้เกิดเส้นลากลาก ประกายไฟเบี่ยงขึ้น และอาจเจาะไม่ครบ กระแสออกซิเจนไม่สามารถตามการเคลื่อนไหวของเครื่องจักรได้ การตัดช้าเกินไปส่งผลให้ได้รับความร้อนมากเกินไป สิ่งนี้ทำให้เกิดการหลอมละลายที่ขอบด้านบนอย่างรุนแรง รอยเส้นผ่านศูนย์กลางที่กว้างผิดปกติ และขี้เถ้าด้านล่างที่เหนียวแน่นซึ่งต้องใช้การบดอย่างหนักเพื่อขจัดออก

ผู้ปฏิบัติงานจะต้องปรับเทียบความเร็วโดยสังเกตเส้นทางประกายไฟที่ออกจากด้านล่างของแผ่น ประกายไฟควรหล่นลงมาตรงๆ หรือเคลื่อนไปเล็กน้อย (ประมาณ 10 ถึง 15 องศา) หลังทิศทางการเคลื่อนที่ ถ้าประกายไฟพุ่งไปข้างหน้า ความเร็วจะช้าเกินไป หากพวกเขาติดตามอย่างรุนแรง แสดงว่าความเร็วสูงเกินไป

การจัดแนวคบเพลิงและระยะยืนปิด

การรักษาระยะห่างที่สม่ำเสมอระหว่างวัสดุสิ้นเปลืองและชิ้นงานเป็นสิ่งจำเป็นสำหรับความเหลี่ยมของคมตัด หากระยะการยืนออกมีความผันผวน โฟกัสการอุ่นเครื่องจะเปลี่ยนไป โดยจะเปลี่ยนความกว้างของเส้นตัดแบบไดนามิก ในการตั้งค่าเครื่องจักร ระบบควบคุมความสูงแบบคาปาซิทีฟหรือแรงดันไฟฟ้ามีความจำเป็นอย่างยิ่ง ระบบเหล่านี้จะปรับความสูงเหนือแผ่นบิดเบี้ยว ป้องกันการเอียงขอบ และสร้างความมั่นใจว่ากระแสออกซิเจนจะยังคงตั้งฉากกับพื้นผิวของวัสดุตลอดทั้งโปรแกรม

สำหรับการใช้งานแบบแมนนวล ผู้ปฏิบัติงานต้องใช้ล้อนำทางหรือสปริงแยกเพื่อรักษาความสูงให้คงที่ การตัดด้วยมือเปล่าโดยไม่มีไกด์เกือบจะรับประกันได้ว่าจะได้ขอบหยักที่เป็นลอน กรวยด้านในของเปลวไฟอุ่นควรอยู่เหนือพื้นผิวจาน โดยทั่วไปคือ 1/8 ถึง 3/8 นิ้ว ขึ้นอยู่กับก๊าซเชื้อเพลิงที่ใช้

การปรับสมดุลการไหลแบบไดนามิกในการกำหนดค่าหลายคบเพลิง

การใช้งานคบเพลิงหลายอันพร้อมกันทำให้เกิดไดนามิกของการไหลที่ซับซ้อน แรงดันที่ตกคร่อมท่อร่วมที่ใช้ร่วมกันอาจทำให้แต่ละสถานีขาดออกซิเจนหรือก๊าซเชื้อเพลิงได้อย่างง่ายดาย เมื่อสถานีหนึ่งเจาะทะลุ แรงดันที่ลดลงอย่างฉับพลันสามารถดับหรือเปลี่ยนแปลงเปลวไฟบนสถานีที่อยู่ติดกัน การควบคุมแรงดันเฉพาะจุดในแต่ละสถานีเป็นสิ่งจำเป็นเพื่อรักษาอัตราการไหลที่สม่ำเสมอ

ผู้ปฏิบัติงานจะต้องปรับสมดุลของระบบแบบไดนามิกเพื่อให้แน่ใจว่าทุกสถานีจะสร้างคุณภาพขอบที่เหมือนกันทั่วทั้งโครงสำหรับตั้งสิ่งของ สิ่งนี้จำเป็นต้องตั้งค่าแรงกดดันในขณะที่คบเพลิงทั้งหมดไหลพร้อมกัน การไม่คำนึงถึงแรงดันที่ลดลงส่งผลให้คบเพลิงด้านนอกทำให้เกิดตะกรันหนักในขณะที่คบเพลิงด้านในตัดอย่างหมดจด

การเลือกก๊าซเชื้อเพลิงและผลกระทบต่อคุณภาพขอบ

การประเมินตัวเลือกก๊าซเชื้อเพลิง

การเลือกใช้ก๊าซเชื้อเพลิงมีอิทธิพลอย่างมากต่อเวลาอุ่นเครื่องและลักษณะขอบ อะเซทิลีนให้อุณหภูมิเปลวไฟสูงสุดและอุ่นเครื่องได้รวดเร็วที่สุด ส่งผลให้ HAZ แคบลง อย่างไรก็ตาม มาพร้อมกับค่าใช้จ่ายที่สูงขึ้นและกฎระเบียบด้านความปลอดภัยที่เข้มงวดเกี่ยวกับแรงดันในท่อ โพรเพนและก๊าซธรรมชาติมีอุณหภูมิเปลวไฟต่ำกว่าและมีโซนอุ่นที่กว้างขึ้น แม้ว่าจะมีเวลาในการเจาะที่ช้ากว่า แต่ก็มักจะทำให้ขอบด้านบนสะอาดขึ้นในส่วนที่หนากว่า เนื่องจากมีโอกาสน้อยที่จะละลายมุมด้านบนของรอยตัด

โพรพิลีนตั้งอยู่ระหว่างอะเซทิลีนและโพรเพนในแง่ของความร้อนที่ปล่อยออกมา ให้การเจาะได้เร็วกว่าโพรเพน แต่ปลอดภัยกว่าในการต่อท่อที่แรงดันสูงกว่าอะเซทิลีน ก๊าซเฉพาะที่เลือกจะกำหนดประเภทของวัสดุสิ้นเปลืองที่ต้องการ ผู้ปฏิบัติงานไม่สามารถผสมและจับคู่ทิปได้ ทิปอะเซทิลีนที่ใช้กับโพรเพนจะทำให้เปลวไฟดับและป๊อปอย่างต่อเนื่อง

การแลกเปลี่ยนระหว่างต้นทุนกับคุณภาพ

ผู้ปฏิบัติงานต้องวางกรอบการตัดสินใจเกี่ยวกับก๊าซเชื้อเพลิงตามสภาพแวดล้อมการผลิตเฉพาะของตน เชื้อเพลิงทางเลือก เช่น โพรเพน อาจลดต้นทุนก๊าซโดยตรงต่อกระบอกสูบ แต่อาจเพิ่มรอบเวลาโดยรวมเนื่องจากการเจาะทะลุเป็นประจำที่นานขึ้น นอกจากนี้ ก๊าซที่แตกต่างกันจำเป็นต้องมีการออกแบบวัสดุสิ้นเปลืองที่แตกต่างกันโดยสิ้นเชิง เช่น ทิปสองชิ้นสำหรับโพรเพนและทิปชิ้นเดียวสำหรับอะเซทิลีน

ก๊าซที่ถูกที่สุดไม่ได้ให้ต้นทุนต่อการตัดต่ำที่สุดเสมอไปเมื่อพิจารณาจากการแยกตัวประกอบแรงงานและรอบเวลา ร้านที่ตัดซอยเป็นพันๆ ครั้งต่อวันอาจได้ประโยชน์จากการเจาะที่รวดเร็วของอะเซทิลีน อู่ต่อเรือที่ทำการตัดแผ่นหนาอย่างต่อเนื่องและยาวอาจพบว่าโพรเพนประหยัดกว่าและสามารถสร้างขอบด้านบนที่คมกว่าได้

บทบาทของความบริสุทธิ์ของออกซิเจนและการปนเปื้อนในท่อจ่าย

ออกซิเจนที่มีความบริสุทธิ์สูงเป็นส่วนสำคัญของกระบวนการออกซิเดชันเนื่องจากความร้อน ปฏิกิริยาคายความร้อนทางเคมีอาศัยความบริสุทธิ์ของออกซิเจน 99.5% หรือสูงกว่า สิ่งเจือปนทำหน้าที่เป็นฉนวนความร้อน ทำให้หน้าตัดเสื่อมคุณภาพลงอย่างมาก และทำให้ความเร็วของปฏิกิริยาช้าลง แม้แต่ความบริสุทธิ์ที่ลดลงเล็กน้อยก็ยังบังคับให้ผู้ปฏิบัติงานต้องชะลอการทำงานของเครื่องจักรเพื่อรักษาการตัดไว้

นอกจากนี้ ความชื้น อนุภาค หรือคราบน้ำมันภายในท่อส่งและท่อร่วมยังปนเปื้อนในกระแสแก๊ส การปนเปื้อนนี้ทำให้เกิดการลุกไหม้ที่ไม่สม่ำเสมอ การแตกออกบ่อยครั้ง และการสะสมของตะกรันขนาดเล็กตลอดทั้งคมตัด สิ่งอำนวยความสะดวกที่ใช้ถังออกซิเจนจำนวนมากต้องแน่ใจว่าเครื่องระเหยและตัวกรองท่อได้รับการบำรุงรักษาเพื่อป้องกันความชื้นซึมเข้าสู่สายการผลิต

ความเสี่ยงในการดำเนินการและการแก้ไขปัญหาของผู้ปฏิบัติงาน

การวินิจฉัยข้อบกพร่องของขอบทั่วไป

ผู้ปฏิบัติงานจำเป็นต้องมีกรอบการทำงานที่ชัดเจนเพื่อระบุและแก้ไขข้อบกพร่องที่ขอบได้อย่างรวดเร็ว การใช้ตัวบ่งชี้ด้วยภาพช่วยให้สามารถปรับพารามิเตอร์ได้อย่างรวดเร็วก่อนที่ทั้งแผ่นจะถูกทำลาย เมทริกซ์ต่อไปนี้จะสรุปปัญหาที่พบบ่อยที่สุดและสาเหตุที่แท้จริง

การบรรเทาความผิดพลาดของมนุษย์

การใช้ความรู้ที่ไม่มีเอกสารทำให้เกิดความแปรปรวนอย่างมากในกระบวนการผลิต เมื่อผู้ปฏิบัติงานทุกรายสร้างแรงกดดันตามความต้องการส่วนตัว คุณภาพของขอบจะผันผวนอย่างมากจากกะหนึ่งไปอีกกะหนึ่ง สิ่งอำนวยความสะดวกจะต้องสนับสนุนการดำเนินการตามขั้นตอนการปฏิบัติงานมาตรฐาน (SOP) ที่เข้มงวด SOP เหล่านี้ต้องอิงตามแผนภูมิการตัดของผู้ผลิตโดยตรง โดยให้รายละเอียดเกี่ยวกับแรงดัน ความเร็ว และขนาดวัสดุสิ้นเปลืองที่แน่นอนสำหรับเกรดวัสดุทุกเกรดและความหนาที่ประมวลผลบนพื้น

โปรแกรมการฝึกอบรมควรมุ่งเน้นไปที่ "ทำไม" เบื้องหลังพารามิเตอร์ ไม่ใช่เฉพาะ "อย่างไร" เมื่อผู้ปฏิบัติงานเข้าใจไดนามิกของไหลและอินพุตความร้อน พวกเขาจะทำการปรับเปลี่ยนอย่างชาญฉลาดแทนที่จะคาดเดาแบบสุ่ม ติดแผนภูมิการตัดไว้บนคอนโซลเครื่องจักรโดยตรง เพื่อขจัดข้ออ้างในการไม่ทราบการตั้งค่าที่ถูกต้อง

โปรโตคอลการบำรุงรักษาสำหรับระบบจัดส่งก๊าซ

ตารางการบำรุงรักษาเชิงป้องกันสำหรับระบบการจัดส่งทั้งหมดมีความสำคัญต่อคุณภาพของ Edge ที่ยั่งยืน ผู้ปฏิบัติงานต้องทำความสะอาดและตรวจสอบพื้นผิวที่นั่งและโอริงทั้งหมดเป็นประจำ เพื่อป้องกันการรั่วไหลขนาดเล็กที่ส่งผลต่ออัตราส่วนของก๊าซ การตรวจสอบความถูกต้องแม่นยำของตัวควบคุมแก๊สทำให้มั่นใจได้ถึงความเสถียรของการไหลภายใต้ปริมาณการผลิตที่หนักหน่วง

1. ตรวจสอบและทำความสะอาดพื้นผิวที่นั่งหัวคบเพลิงทุกสัปดาห์โดยใช้รีมเมอร์ที่ได้รับอนุมัติ

2. ทดสอบการรั่วของการเชื่อมต่อท่อและข้อต่อท่อร่วมทั้งหมดทุกเดือนด้วยโซลูชันการตรวจจับการรั่วไหลที่ได้รับการรับรอง

3. ทดสอบเช็ควาล์วและตัวดักจับย้อนหลังเพื่อดูการสะสมของคาร์บอนภายในทุกๆ หกเดือน

4. ตรวจสอบแรงดันการไหลแบบไดนามิกที่หัวคบเพลิงโดยใช้มิเตอร์วัดการไหลแบบอินไลน์เป็นประจำทุกปี

ข้อจำกัดในอุปกรณ์นิรภัยทำให้เกิดแรงดันตกเฉพาะจุด ซึ่งทำให้ความสม่ำเสมอในการตัดลดลงอย่างมาก และทำให้เกิดการเซาะร่องที่ใบหน้า ตัวควบคุมที่คืบคลานหรือลดแรงกดดันภายใต้ภาระจะทำลายการตัดครึ่งทางของจาน การบำรุงรักษาไม่ใช่ทางเลือก มันเป็นองค์ประกอบหลักของคุณภาพขอบ

บทสรุป

คุณภาพขอบที่เหนือกว่านั้นไม่ได้มาจากการแก้ไขขั้นที่สองที่มีราคาแพง แต่ผ่านการควบคุมไดนามิกของของไหล การบำรุงรักษาระบบ และการป้อนความร้อนที่หัวคบเพลิงอย่างแม่นยำ ผู้ปฏิบัติงานที่เชี่ยวชาญความสัมพันธ์ระหว่างแรงดันแก๊ส ความเร็วการเคลื่อนที่ และสภาพวัสดุสิ้นเปลืองจะผลิตชิ้นส่วนที่เลี่ยงผ่านสถานีเจียรโดยสิ้นเชิงอย่างสม่ำเสมอ วิธีการเชิงรุกนี้ช่วยปกป้องอัตรากำไรและเร่งการผลิตขั้นปลายน้ำ

ผู้ปฏิบัติงานที่ให้ความสำคัญกับคุณภาพขอบควรตรวจสอบสายส่งก๊าซและโปรแกรมสิ้นเปลืองของตนก่อน การรับรองว่าการใช้ OEM หรือวัสดุสิ้นเปลืองคุณภาพสูงนั้นมีประสิทธิภาพมากกว่าการพยายามชดเชยชิ้นส่วนที่สึกหรอด้วยแรงดันแก๊สที่สูงกว่า แก้ไขรากฐานของกระบวนการก่อนที่จะลงทุนในระบบกลไกใหม่ทั้งหมดหรืออัปเกรดซอฟต์แวร์

เมื่อต้องการใช้การปรับปรุงเหล่านี้ทันที ให้ทำตามขั้นตอนต่อไปนี้:

• ดำเนินการวิเคราะห์เศษซากอย่างละเอียดเพื่อระบุข้อบกพร่องของขอบที่พบบ่อยที่สุดบนพื้นโรงงาน

• ปรับเทียบตัวควบคุมก๊าซทั้งหมดและทดสอบสายส่งเพื่อหาการปนเปื้อนของความชื้นหรืออนุภาค

• สร้างมาตรฐานกระบวนการคัดเลือกวัสดุสิ้นเปลืองโดยกำหนดให้ใช้แผนภูมิการตัดของผู้ผลิต

• ดำเนินการทดสอบการตัดที่เป็นมาตรฐานกับวัสดุที่เป็นเศษเพื่อสร้างพื้นฐานสำหรับความเหลี่ยมของคมตัดและความเรียบที่ยอมรับได้ ก่อนที่จะเริ่มดำเนินการผลิต

คำถามที่พบบ่อย

ถาม: อะไรทำให้เกิดขี้เถ้ามากเกินไปในการตัดแก๊ส?

ตอบ: ขยะที่มากเกินไปมีสาเหตุหลักมาจากความเร็วในการเคลื่อนที่ที่ไม่ถูกต้องหรือแรงดันออกซิเจนในการตัดที่ไม่เหมาะสม การตัดช้าเกินไปจะทำให้ความร้อนส่วนเกินละลายผนังรอยตัด ทำให้เกิดตะกรันหนัก แรงดันออกซิเจนไม่เพียงพอไม่สามารถเป่าวัสดุที่หลอมละลายให้หลุดออกจากขอบด้านล่างได้

ถาม: ควรเปลี่ยนหัวตัดบ่อยแค่ไหนเพื่อรักษาคุณภาพของคมตัด

ตอบ: ควรเปลี่ยนทันทีที่มองเห็นข้อบกพร่องปรากฏขึ้นในกระแสออกซิเจน หรือเปลวไฟอุ่นไม่สมดุล การตรวจสอบตามปกติควรเกิดขึ้นทุกวัน ปากกระดิ่ง รอยขีดข่วนภายใน หรือการสะสมของกระเด็นหนัก จะทำให้ต้องเปลี่ยนทันทีเพื่อป้องกันการเซาะขอบ

ถาม: ความบริสุทธิ์ของออกซิเจนส่งผลต่อกระบวนการตัดแก๊สจริงหรือไม่

ตอบ: ใช่ สำคัญมาก กระบวนการนี้อาศัยการออกซิเดชั่นอย่างรวดเร็ว แม้แต่ความบริสุทธิ์ของออกซิเจนที่ลดลง 1% ต่ำกว่า 99.5% ก็สามารถลดความเร็วในการตัดได้สูงสุดถึง 25% และเพิ่มปริมาณตะกรันแข็งที่เกาะอยู่ที่ขอบด้านล่าง

ถาม: ระยะห่างที่เหมาะสมที่สุดสำหรับหัวตัดคือเท่าใด

ตอบ: ระยะห่างที่เหมาะสมจะแตกต่างกันไปตามความหนาของวัสดุและขนาดวัสดุสิ้นเปลือง แต่โดยทั่วไป กรวยด้านในของเปลวไฟอุ่นควรอยู่เหนือพื้นผิวจาน (โดยทั่วไปคือ 1/8 ถึง 3/8 นิ้ว) การขัดแย้งกันอย่างสม่ำเสมอป้องกันการหลอมละลายของขอบด้านบนและการบากมุม

ถาม: ความเร็วการเคลื่อนที่ส่งผลต่อความเรียบของคมตัดอย่างไร

ตอบ: ความเร็วการเคลื่อนที่จะควบคุมเส้นลากบนหน้าตัด ความเร็วที่เหมาะสมทำให้เกิดเส้นลากใกล้แนวตั้ง การที่เร็วเกินไปทำให้เกิดเส้นลากและการตัดที่ไม่สมบูรณ์ ในขณะที่การที่ช้าเกินไปทำให้เกิดการเซาะร่องลึก รอยตัดที่กว้าง และความร้อนที่มากเกินไปเข้าสู่วัสดุฐาน

ถาม: ทำไมขอบตัดแก๊สของฉันถึงเอียงแทนที่จะเหลือแต่ทรงสี่เหลี่ยม?

ตอบ: การเอียงมักเกิดขึ้นเมื่อหัวตัดไม่ตั้งฉากกับแผ่นอย่างสมบูรณ์ หรือเมื่อหัวตัดเสียหาย รูภายในที่สึกหรอหรือรูตรงกลางที่ไม่ตรงแนวจะทำให้ไอพ่นออกซิเจนเบนทิศทาง ทำให้เกิดใบหน้าที่ตัดเป็นมุม
